상세 정보 |
|||
상품 이름: | 4-20mA/Hart 출력과 온도 감기지 0.2%/year 안정성 | 출력 신호: | 4~20mA, 하트 |
---|---|---|---|
하우징 소재: | 플라스틱 | 전원 공급기: | 9 ~ 32V |
측정된 매체: | 액체, 가스 및 증기 | 입력: | 열전대, RTD, MV, 저항형 센서 |
온도 범위: | -40℃~+85℃ | 차원: | 44 MM(지름) |
정확성: | 0.5%FS | 타입: | 온도 전송기 |
공항: | 상하이 | ||
하이 라이트: | WNK65 현명한 온도 감기지,플라스틱 하우징 현명한 온도 Transmitter,4 20mA 현명한 온도 센서 |
제품 설명
제품 설명
4-20mA/Hart 출력의 스마트 온도 트랜스미터 0.2%/년 안정성
범용 입력 절연 스마트 온도 트랜스미터
WNK65는 Cu50, Cu100, PT100, PT1000을 포함한 4가지 유형의 열 저항과 E, J, B, K, N, R, S, T 유형을 포함한 8가지 유형의 열전대에 적합합니다.그리고 -10~100mV 및 -100~1000mV의 미니볼트 신호, 0~400Ω 및 0~4000Ω의 저항 신호 측정을 지원합니다.절연 전압은 DC1000V입니다.
1. 전원 공급: DC9V~32V;
2. HART 프로토콜 디지털 통신(2선식)이 있는 출력 신호 4-20mA, HART 통신은 4-20mA 아날로그 출력에 영향을 미치지 않습니다.
3. 커뮤니케이터 또는 PC 구성 및 디버깅 소프트웨어는 원격 관리를 수행할 수 있습니다.
4. 열전대의 코드 끝 보상은 내부 온도 센서, 외부 온도 센서, 고정 온도 값을 선택하고 코드 끝 보상을 금지할 수 있습니다.
5. 내부 코드 끝 보상 정확도: ±0.5ºC
6. 습기: 조정가능한 0-64초;
7. 데이터 새로 고침 빈도: 4회/초;
8. 안정성: ±0.2%/년;
9. 주위 온도 범위를 착용: -40ºC~+85ºC;
10. 치수: φ44mm;
11. 장착 구멍 거리: 33mm;
12. 반대로 기계적 진동: 10~60HZ, 0.21mm 사인파;
13. 안티 무선 주파수 간섭: IEC61000-4-3, 20V/M, 80~1000MHZ
2. HART 프로토콜 디지털 통신(2선식)이 있는 출력 신호 4-20mA, HART 통신은 4-20mA 아날로그 출력에 영향을 미치지 않습니다.
3. 커뮤니케이터 또는 PC 구성 및 디버깅 소프트웨어는 원격 관리를 수행할 수 있습니다.
4. 열전대의 코드 끝 보상은 내부 온도 센서, 외부 온도 센서, 고정 온도 값을 선택하고 코드 끝 보상을 금지할 수 있습니다.
5. 내부 코드 끝 보상 정확도: ±0.5ºC
6. 습기: 조정가능한 0-64초;
7. 데이터 새로 고침 빈도: 4회/초;
8. 안정성: ±0.2%/년;
9. 주위 온도 범위를 착용: -40ºC~+85ºC;
10. 치수: φ44mm;
11. 장착 구멍 거리: 33mm;
12. 반대로 기계적 진동: 10~60HZ, 0.21mm 사인파;
13. 안티 무선 주파수 간섭: IEC61000-4-3, 20V/M, 80~1000MHZ
센서 유형
|
센서 범위
|
최소 범위
|
자릿수 정확도
|
D/A 정확도
|
||||
2,3.4선 열 저항기
|
|
|
|
|
||||
CU50
|
-50ºC~150ºC
|
10ºC
|
±0.15ºC
|
0.01%
|
||||
CU100
|
-50ºC~150ºC
|
10ºC
|
±0.15ºC
|
0.01%
|
||||
PT100
|
-200ºC~850ºC
|
10ºC
|
±0.15ºC
|
0.01%
|
||||
PT1000
|
-200ºC~850ºC
|
10ºC
|
±0.1ºC
|
0.01%
|
||||
2,3.4 와이어 저항
|
|
|
|
|
||||
400Ω
|
0~400Ω
|
10Ω
|
0.1Ω
|
0.01%
|
||||
4000Ω
|
0~4000Ω
|
10Ω
|
0.1Ω
|
0.01%
|
||||
전압
|
|
|
|
|
||||
100mV
|
-10~100mV
|
10mV
|
0.01mV
|
0.01%
|
||||
1000mV
|
-100~1000mV
|
10mV
|
0.01mV
|
0.01%
|
||||
열전대
|
|
|
|
|
||||
B형
|
150ºC~1280ºC
|
25ºC
|
±1.0ºC
|
0.01%
|
||||
E 유형
|
-200ºC~1000ºC
|
25ºC
|
±0.4ºC
|
0.01%
|
||||
J형
|
-210ºC~1200ºC
|
25ºC
|
±0.4ºC
|
0.01%
|
||||
K형
|
-200ºC~1372ºC
|
25ºC
|
±0.4ºC
|
0.01%
|
||||
N형
|
-200ºC~1300ºC
|
25ºC
|
±0.4ºC
|
0.01%
|
||||
R 유형
|
0ºC~1768ºC
|
25ºC
|
±0.8ºC
|
0.01%
|
||||
S 유형
|
0ºC~1768ºC
|
25ºC
|
±0.8ºC
|
0.01%
|
||||
T형
|
-200ºC~400ºC
|
25ºC
|
±0.4ºC
|
0.01%
|
배선 포트 다이어그램
센서 연결 포트

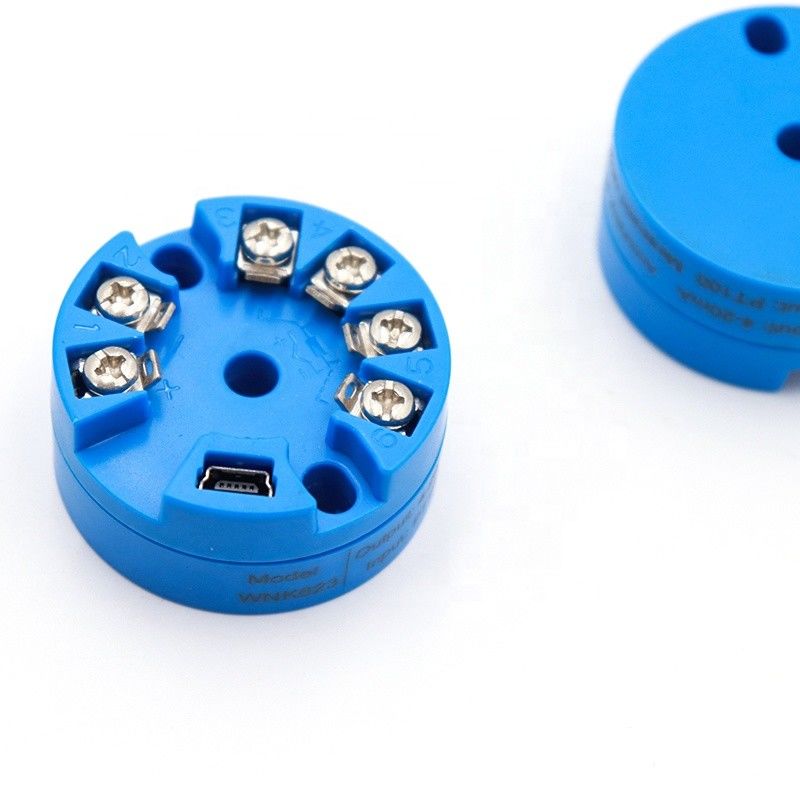

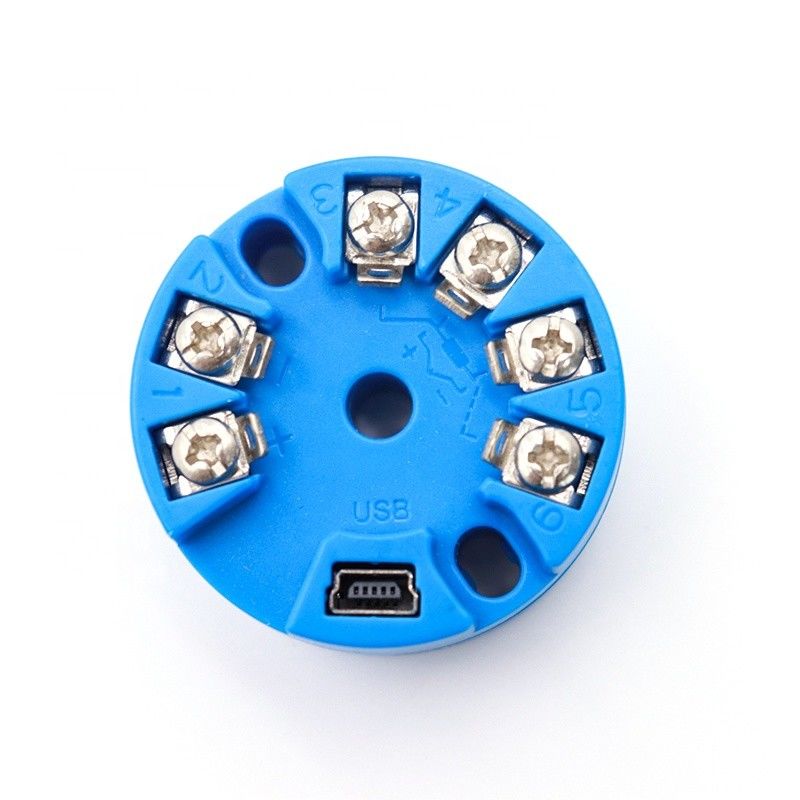

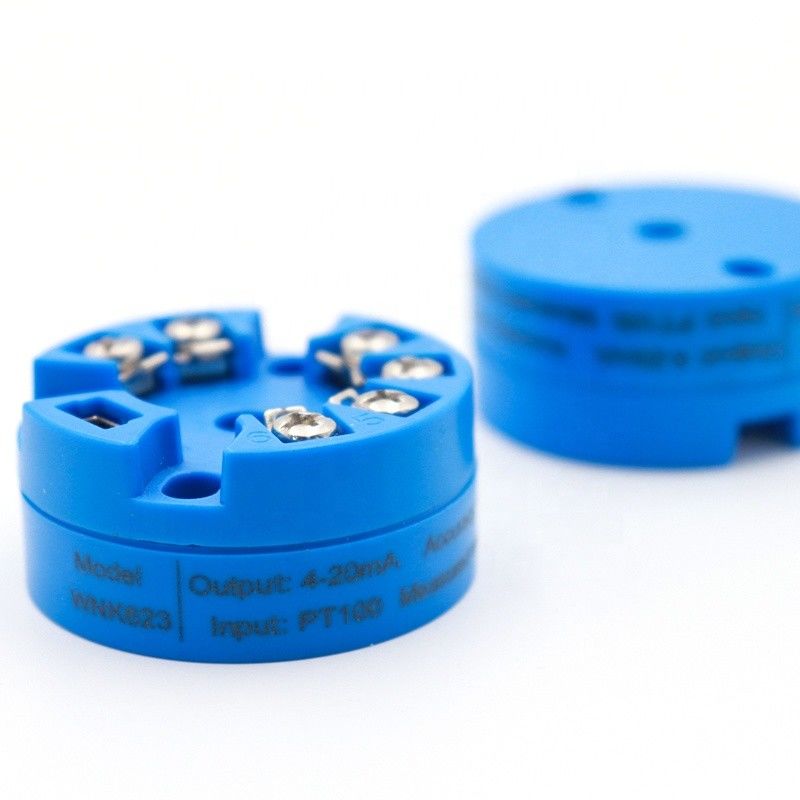

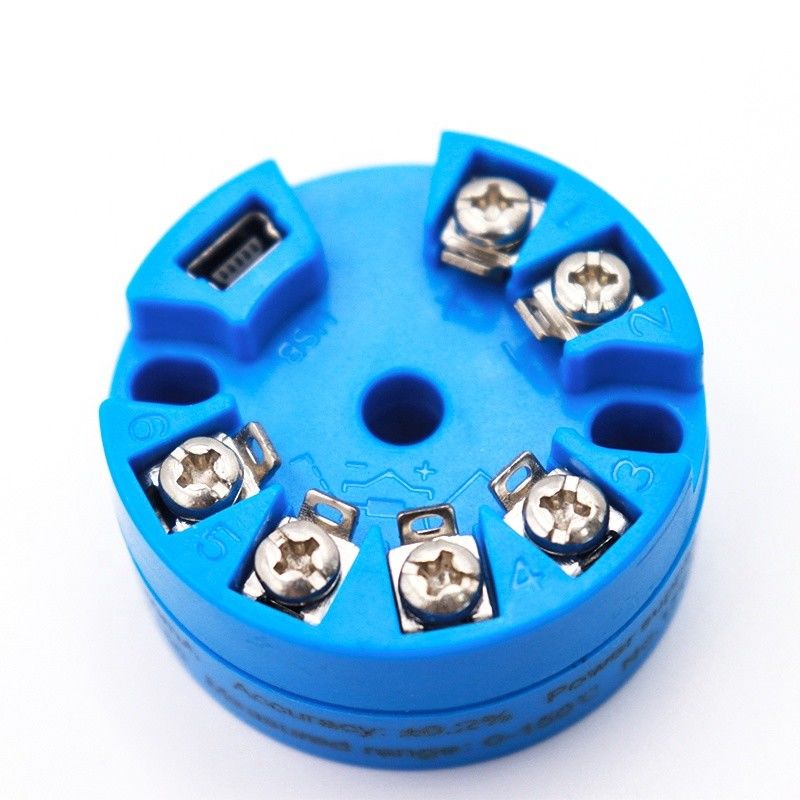

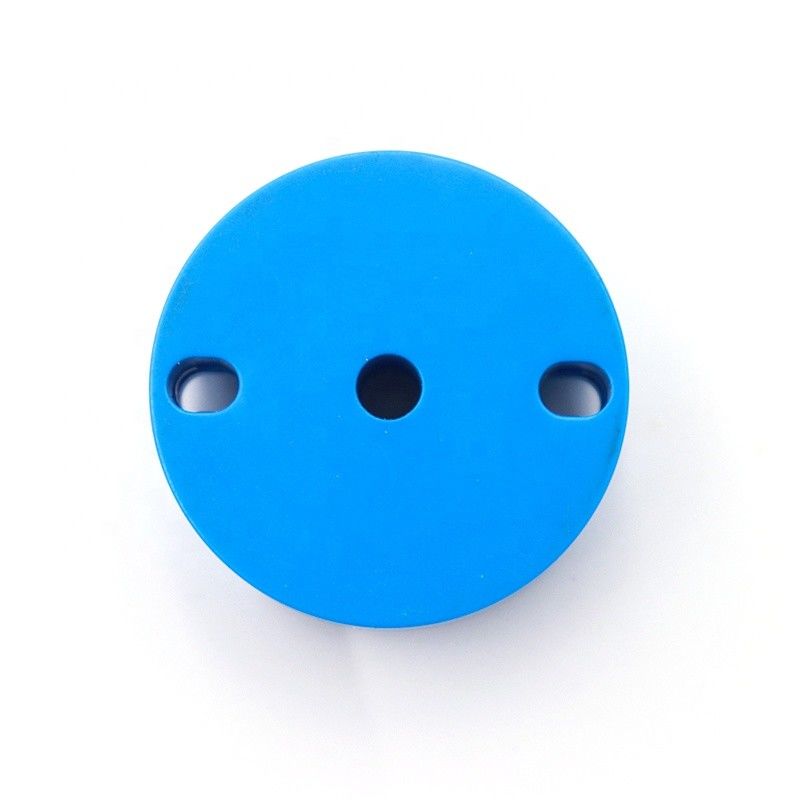

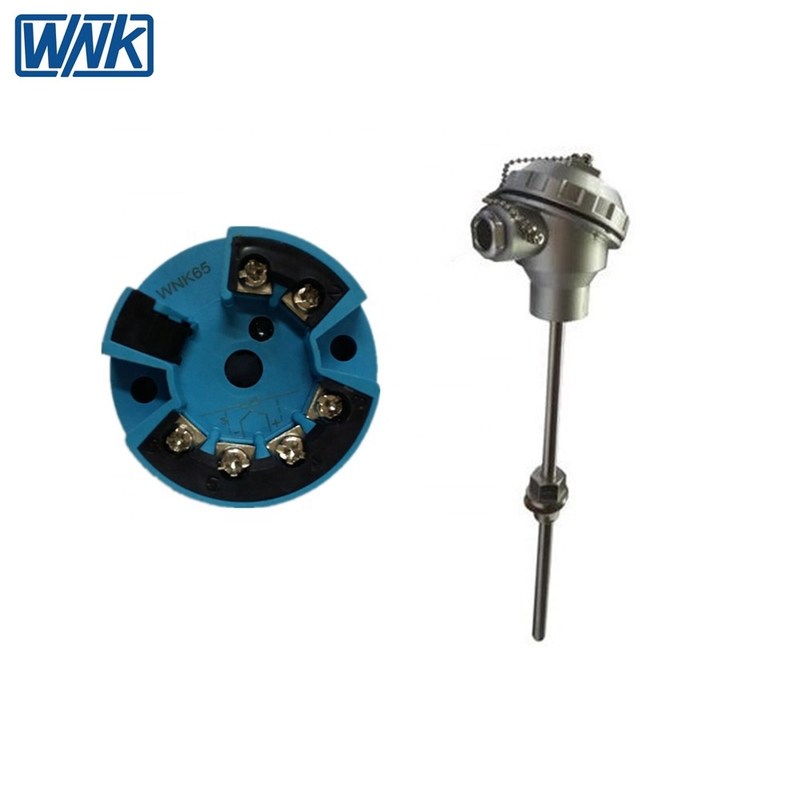

제품 쇼
우리 회사
포장 및 배송
자주하는 질문
Q: 무역 회사 또는 제조업체입니까?
A: 우리는 2004년부터 높은 정확도, 장기적인 안정성, 비용 효율적인 압력/레벨/온도 측정 기기를 생산하기 위해 노력하는 제조업체입니다.
Q: 품질 관리 시스템은 무엇입니까?
A: 우리 공장은 ISO 9001-2015 인증을 받았습니다.모든 제품은 선적 전 온도 보상 및 48시간 노화 테스트를 완료합니다.
Q: 당신의 제품의 보증은 무엇입니까?
A: 선적일로부터 12개월, 인공 손상이 아닌 경우.
Q: 배송 및 배송
A: 소액 주문은 DHL, Fedex, TNT, UPS로 배송되며 배송 시간은 영업일 기준 4-5일입니다.
대량 주문은 바다로 배송하는 것이 좋습니다.
A: 우리는 2004년부터 높은 정확도, 장기적인 안정성, 비용 효율적인 압력/레벨/온도 측정 기기를 생산하기 위해 노력하는 제조업체입니다.
Q: 품질 관리 시스템은 무엇입니까?
A: 우리 공장은 ISO 9001-2015 인증을 받았습니다.모든 제품은 선적 전 온도 보상 및 48시간 노화 테스트를 완료합니다.
Q: 당신의 제품의 보증은 무엇입니까?
A: 선적일로부터 12개월, 인공 손상이 아닌 경우.
Q: 배송 및 배송
A: 소액 주문은 DHL, Fedex, TNT, UPS로 배송되며 배송 시간은 영업일 기준 4-5일입니다.
대량 주문은 바다로 배송하는 것이 좋습니다.
