원래 장소:
안후이, 중국
브랜드 이름:
WNK
인증:
ATEX Ex ia IIC T4, CE, ROHS, ISO 9001:2015
모델 번호:
WNK8010-ATEX-RS
문서:

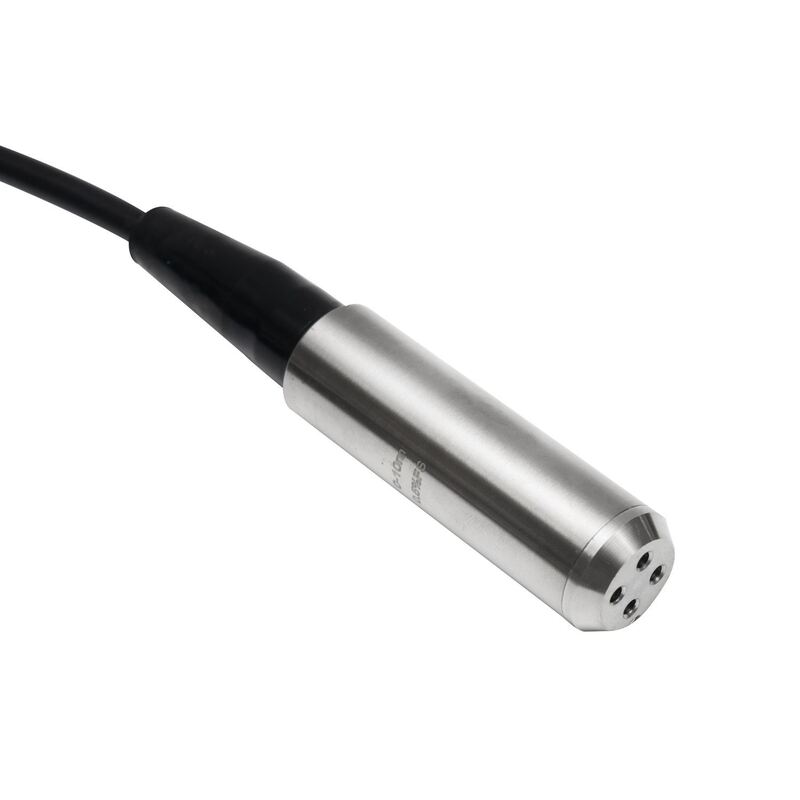

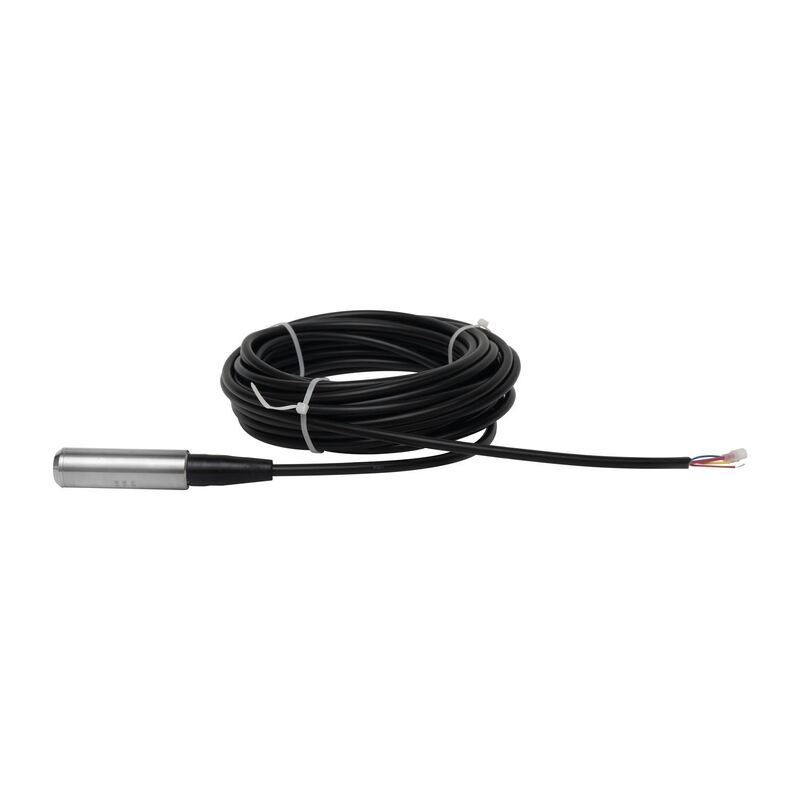

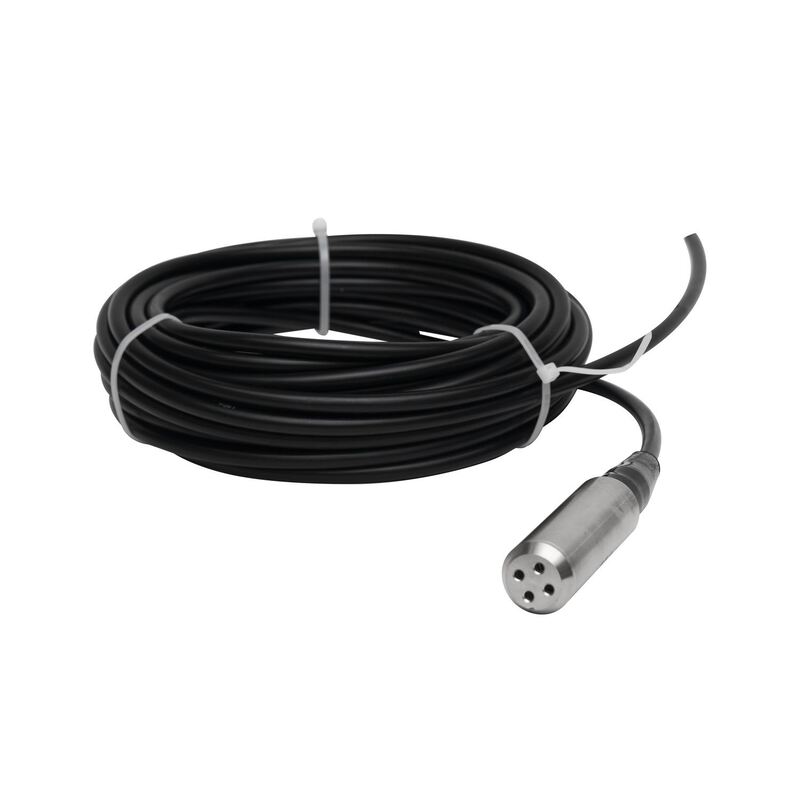

의WNK8010-ATEX-RS 폭발 방지 레벨 송신기ATEX 내재 안전 인증과 RS485 Modbus RTU 디지털 통신을 결합하여 위험한 농업 및 산업 환경에서 멀티 센서 네트워킹을 제공합니다. 인증ATEX Ex ia IIC T4 Ga0지구 가스 대기 및 IP68 200m까지 잠수 가능, 한 RS485 버스에 최대 32 개의 센서를 켜고폭발 보호가 필수적인 분산 지하수 네트워크.
| 모델 | WNK8010-TT |
| 레벨 범위 | 0-1m ~ 0-200mH2O |
| 출력 신호 | RS485 Modbus RTU (4-20mA 선택) |
| 폭발 방지 | ATEX 전차 IIC T4 Ga / 전차 IIIC T135°C Da |
| 모드버스 프로토콜 | RTU 모드, 1200-115200bps, 주소 1-247 |
| 정확성 | 00.5%FS (0.25%FS 선택) |
| 전원 공급 | 8~32V DC (ATEX IS 장벽을 통해) |
| 보호급 | IP68 |
| 주택 재료 | 316L 스테인리스 스틸 |
| 케이블 재료 | 케블러 코어와 함께 PUR / PTFE 환기 케이블 |
| 버스 용량 | RS485 세그먼트당 최대 32개의 센서 |
| 작동 온도 | -20~70°C |
| 반응 시간 | ≤ 10ms |
| 과부하 용량 | 200%FS |
| 장기적 안정성 | ±0.2%FS/년 |
| 측정된 매체 | 물, 지하수, 관개수, 가벼운 화학물질 |
| 인증 | ATEX, CE, ROHS, ISO 9001:2015 |
| 등록 | 기능 | 설명 |
|---|---|---|
| 40001-40002 | 읽기 (03/04) | 레벨 값 (32비트 플라트, H2O 미터) |
| 40003-40004 | 읽기 (03/04) | 온도 (32비트 플로트, °C) |
| 40005 | 읽기 (03/04) | 센서 상태 및 진단 |
| 40010-40011 | 읽기/쓰기 (03/06/16) | 제로 오프셋 조정 (32비트 플로팅) |
| 40020 | 읽기/쓰기 (03/06) | Modbus 슬래브 주소 (1-247, 기본 1) |
| 40021 | 읽기/쓰기 (03/06) | 보드 요금 코드 (0-7, 기본 4=9600) |
Q: RS485 네트워크로 얼마나 많은 센서를 연결할 수 있을까요?
A: 리퍼터 없이 RS485 세그먼트당 최대 32개의 WNK8010-TT ATEX-RS 센서가 있습니다. RS485 리퍼터와 함께 247개의 센서로 구성된 네트워크가 가능하며 각각은 1-247에서 고유한 Modbus 주소를 가지고 있습니다.
Q: RS485도 ATEX 장벽을 통과해야 할까요?
A: 예. RS485 통신 라인은 RS485 신호를 위해 설계된 ATEX IS 인증 장벽을 통과해야합니다.우리는 신뢰할 수 있는 Modbus 통신을 위해 RS485 차차 신호 무결성을 보존하는 장벽 모델을 추천합니다.
Q: 이것을 기존 4-20mA 시스템으로 재구성할 수 있나요?
A: 예. WNK8010-ATEX-RS는 동시에 RS485 + 4-20mA 출력으로 주문할 수 있으며, 기존 4-20mA 컨트롤러와 호환성을 유지하면서 디지털 Modbus 모니터링을 추가 할 수 있습니다.
Q: RS485 모드버스의 최대 케이블 거리는 무엇입니까?
A: 1200m까지 9600 바우드에서 적절한 트위스트 페어 보호 케이블을 사용하면 더 긴 거리를 위해 Modbus-to-fiber 또는 Modbus-to-4G 게이트웨이는 네트워크를 무한히 확장 할 수 있습니다.
Q: 최소 주문 양은 무엇입니까?
A: 우리는 평가 및 프로토콜 테스트를 위해 1 조각의 주문을 받아 들입니다. ATEX 인증 문서 2-3 주 납품 시간이 필요합니다.
